Docker的四种网络模式


docker四种网络模式如下:

Bridge contauner 桥接式网络模式
Host(open) container 开放式网络模式
Container(join) container 联合挂载式网络模式,是host网络模式的延伸
None(Close) container 封闭式网络模式

可以通过docker network命令查看

[root@k8s-master ~]# docker network ls
NETWORK ID NAME DRIVER SCOPE
c5f6111bdfe3 bridge bridge local
da1e3e8ca952 host host local
c78768edabb7 none null local

docker run --network 命令可以指定使用网络模式

Bridge 网络模式

介绍

当Docker进程启动时,会在主机上创建一个名为docker0的虚拟网桥,此主机上启动的Docker容器会连接到这个虚拟网桥上,所以有默认地址172.17.0.0/16的地址,虚拟网桥的工作方式和物理交换机类似,这样主机上的所有容器就通过交换机连在了一个二层网络中,从docker0子网中分配一个IP给容器使用,并设置docker0的IP地址为容器的默认网关,在主机上创建一对虚拟网卡veth pair设备,Docker将veth pair设备的一端放在新创建的容器中,并命名为eth0(容器的网卡),另一端放在主机中,以vethxxx这样类似的名字命名,并将这个网络设备加入到docker0网桥中,可以通过brctl show命令查看(yum -y install bridge-utils)

[root@k8s-master ~]# brctl show
bridge name     bridge id               STP enabled     interfaces
docker0         8000.0242e21d1d94       no              veth20189b6
                                                        veth40ffdf5
                                                        veth8d21180

bridge模式是docker的默认网络模式,不写--net参数,就是bridge模式,使用docker run -p时,docker实际是在iptables做了DNAT规则,实现端口转发功能,可以使用iptables -t nat -vnL查看

[root@k8s-master ~]# iptables -t nat -vnl
Chain POSTROUTING (policy ACCEPT 2 packets, 120 bytes)
 pkts bytes target     prot opt in     out     source               destination
 316K   19M KUBE-POSTROUTING  all  --  *      *       0.0.0.0/0            0.0.0.0/0            /* kubernetes postrouting rules */
  869 52321 MASQUERADE  all  --  *      !docker0  172.17.0.0/16        0.0.0.0/0
    0     0 RETURN     all  --  *      *       10.244.0.0/16        10.244.0.0/16
    0     0 MASQUERADE  all  --  *      *       10.244.0.0/16       !224.0.0.0/4
    0     0 RETURN     all  --  *      *      !10.244.0.0/16        10.244.0.0/24
    0     0 MASQUERADE  all  --  *      *      !10.244.0.0/16        10.244.0.0/16

bridge模式示意图

其实这个图也很像线上生活中的,多个电脑连接到路由器,所以电脑之间能通信的原理
多个容器之间通信:
容器能连接百度网站,当然我外层linux机器能上网,图中eth0表示我们外层linux主机,这个主机eth0网卡是能够访问internet。关键的点就是docker0通过NAT(网络地址转换)的机制访问到eth0上,从而访问internet网络

Host 网络模式

介绍

如果启动容器的时候使用host模式,那么这个容器将不会获得一个独立的Network Namespace,而是和宿主机共用一个Network Namespace,容器将不会虚拟出自己的网卡,配置自己的IP等,而是使用宿主机的IP和端口,但是,容器的其他方面,如文件系统、进程列表等还是和宿主机隔离的

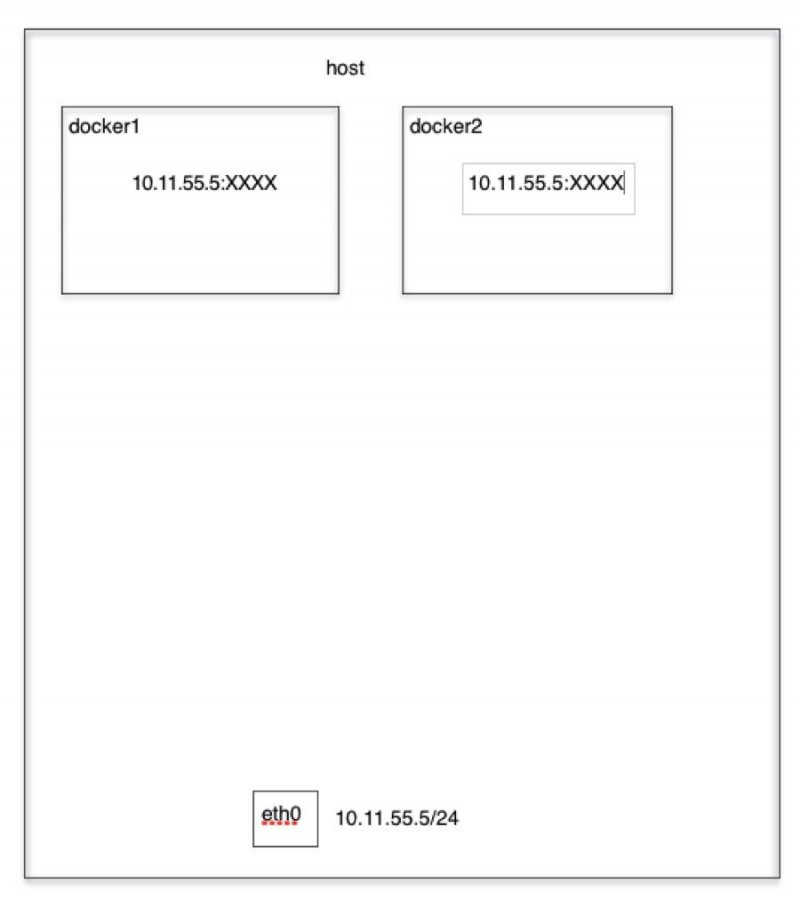

Host模式示意图


[root@cnpmjs ~]# docker run --name b2 -it --network host --rm busybox:latest
Unable to find image 'busybox:latest' locally
latest: Pulling from library/busybox
0669b0daf1fb: Pull complete
Digest: sha256:b26cd013274a657b86e706210ddd5cc1f82f50155791199d29b9e86e935ce135
Status: Downloaded newer image for busybox:latest
/ # ifconfig -a
docker0   Link encap:Ethernet  HWaddr 02:42:CA:B3:BF:28
          inet addr:172.17.0.1  Bcast:172.17.255.255  Mask:255.255.0.0
          inet6 addr: fe80::42:caff:feb3:bf28/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:46641348 errors:0 dropped:0 overruns:0 frame:0
          TX packets:67809102 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:11679609736 (10.8 GiB)  TX bytes:47069333390 (43.8 GiB)

ens192    Link encap:Ethernet  HWaddr 00:50:56:BB:39:2B
          inet addr:192.168.200.189  Bcast:192.168.200.255  Mask:255.255.255.0
          inet6 addr: fe80::6830:7d4b:4fe1:d9c3/64 Scope:Link
          inet6 addr: fe80::77c1:44bb:cad3:16ee/64 Scope:Link
          inet6 addr: fe80::d0cf:ecc0:b73:2cbd/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:193160912 errors:0 dropped:4922 overruns:0 frame:0
          TX packets:117108128 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1000
          RX bytes:99910314158 (93.0 GiB)  TX bytes:27250230465 (25.3 GiB)

Container 网络模式

介绍

这个模式指定新创建的容器和已经存在的一个容器共享一个 Network Namespace,而不是和宿主机共享,新创建的容器不会创建自己的网卡,配置自己的 IP,而是和一个指定的容器共享 IP、端口范围等,同样,两个容器除了网络方面,其他的如文件系统、进程列表等还是隔离的,两个容器的进程可以通过 lo 网卡设备通信

Container模式示意图


演示

(1)在一个终端,使用bridge网络模式启动容器b1

[root@along ~]# docker run --name b1 -it --rm busybox:latest
/ # ifconfig   b1的ip为172.17.0.2
eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02
          inet addr:172.17.0.2  Bcast:0.0.0.0  Mask:255.255.0.0
          inet6 addr: fe80::42:acff:fe11:2/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:6 errors:0 dropped:0 overruns:0 frame:0
          TX packets:6 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:508 (508.0 B)  TX bytes:508 (508.0 B)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
/ # echo "hello world b1" > /tmp/index.html
/ # httpd -h /tmp/  在b1上启动httpd服务
/ # netstat -nutl
Active Internet connections (only servers)
Proto Recv-Q Send-Q Local Address           Foreign Address         State
tcp        0      0 :::80                   :::*                    LISTEN

(2)在另一个终端使用Container 网络模式创建容器b2

[root@along ~]# docker run --name b2 -it --network container:b1 --rm busybox:latest
/ # ifconfig -a   b2的ip和b1一样
eth0      Link encap:Ethernet  HWaddr 02:42:AC:11:00:02
          inet addr:172.17.0.2  Bcast:0.0.0.0  Mask:255.255.0.0
          inet6 addr: fe80::42:acff:fe11:2/64 Scope:Link
          UP BROADCAST RUNNING MULTICAST  MTU:1500  Metric:1
          RX packets:8 errors:0 dropped:0 overruns:0 frame:0
          TX packets:8 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:0
          RX bytes:648 (648.0 B)  TX bytes:648 (648.0 B)

lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
/ # wget -O - -q 127.0.0.1   b1启动的httpd服务,在b2上直接访问
hello world b1
/ # ls /tmp/   但是文件系统并不共享,只共享网络

None 网络模式

介绍

使用none模式,Docker容器拥有自己的Network Namespace,但是,并不为Docker容器进行任何网络配置。也就是说,这个Docker容器没有网卡、IP、路由等信息,只有lo 网络接口。需要我们自己为Docker容器添加网卡、配置IP等。
不参与网络通信,运行于此类容器中的进程仅能访问本地回环接口;仅适用于进程无须网络通信的场景中,例如:备份、进程诊断及各种离线任务等

Node模式示意图


演示

[root@along ~]# docker run --name b1 -it --network none --rm busybox:latest
/ # ifconfig
lo        Link encap:Local Loopback
          inet addr:127.0.0.1  Mask:255.0.0.0
          inet6 addr: ::1/128 Scope:Host
          UP LOOPBACK RUNNING  MTU:65536  Metric:1
          RX packets:0 errors:0 dropped:0 overruns:0 frame:0
          TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
          collisions:0 txqueuelen:1
          RX bytes:0 (0.0 B)  TX bytes:0 (0.0 B)
/ # route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
/ # exit
