名词解释

  1. 网络的命名空间:Linux在网络栈中引入网络命名空间,将独立的网络协议栈隔离到不同的命令空间中,彼此间无法通信;docker利用这一特性,实现不容器间的网络隔离
  2. Veth设备对:也叫虚拟网络接口对,Veth设备对的引入是为了实现在不同网络命名空间的通信
  3. Iptables/Netfilter:Netfilter负责在内核中执行各种挂接的规则(过滤、修改、丢弃等),运行在内核 模式中;Iptables模式是在用户模式下运行的进程,负责协助维护内核中Netfilter的各种规则表;通过二者的配合来实现整个Linux网络协议栈中灵活的数据包处理机制
  4. 网桥:网桥是一个二层网络设备,通过网桥可以将linux支持的不同的端口连接起来,并实现类似交换机那样的多对多的通信
  5. 路由:Linux系统包含一个完整的路由功能,当IP层在处理数据发送或转发的时候,会使用路由表来决定发往哪里

网络模型

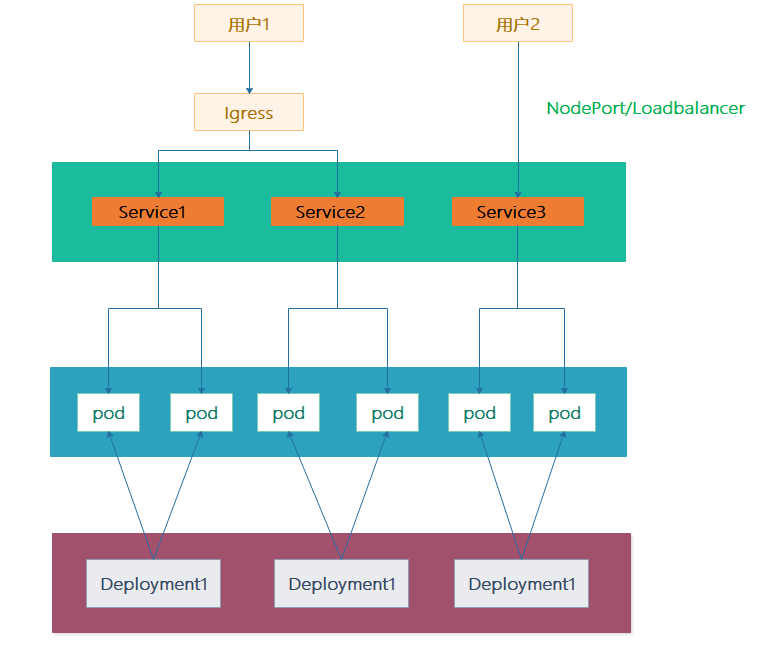

Kubernetes对集群内部的网络进行了重新抽象,以实现整个集群网络扁平化,我们可以理解网络模型时,可以完全抽离物理节点去理解,我们用图说话,先有基本印象

一个Service

Service是Kubernetes为为屏蔽这些后端实例(Pod)的动态变化和对多实例的负载均衡而引入的资源对象,Service通常与deployment绑定,定义了服务的访问入口地址,应用(Pod)可以通过这个入口地址访问其背后的一组由Pod副本组成的集群实例。Service与其后端Pod副本集群之间则是通过Label Selector来实现映射
Service的类型(Type)决定了Service如何对外提供服务,根据类型不同,服务可以只在Kubernetes cluster中可见,也可以暴露到集群外部,Service有三种类型,ClusterIP,NodePort和LoadBalancer,具体的使用场景会在下文中进行阐述
在测试环境查看:

$ kubectl get svc --selector app=nginx
NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE
nginx ClusterIP 172.19.0.166 <none> 80/TCP 1m
$ kubectl describe svc nginx
Name: nginx
Namespace: default
Labels: app=nginx
Annotations: <none>
Selector: app=nginx
Type: ClusterIP
IP: 172.19.0.166
Port: <unset> 80/TCP
TargetPort: 80/TCP
Endpoints: 172.16.2.125:80,172.16.2.229:80
Session Affinity: None
Events: <none>

上述信息中该svc后端代理了2个Pod实例:172.16.2.125:80,172.16.2.229:80

二个IP

Kubernetes为描述其网络模型的IP对象,抽象出Cluster IP和Pod IP的概念
PodIP是Kubernetes集群中每个Pod的IP地址,它是Docker Engine 根据docker0网桥的IP地址段进行分配的,是一个虚拟的二层网络;Kubernetes中Pod间能够彼此直接通讯,Pod里的容器访问另外一个Pod里的容器,是通过Pod IP所在进行通信
Cluster IP仅作用于Service,其没有实体对象所对应,因此Cluster IP无法被ping通,它的作用是为Service后端的实例提供统一的访问入口,当访问ClusterIP时,请求将被转发到后端的实例上,默认是轮询方式,Cluster IP和Service一样由kube-proxy组件维护,其实现方式主要有两种,iptables和IPVS,在1.8版本后kubeproxy开始支持IPVS方式,在上例中,SVC的信息中包含了Cluster IP
这里未列出nodeip概念,由于其本身是物理机的网卡IP,因此可理解为nodeip就是物理机IP

三个Port

在Kubernetes中,涉及容器,Pod,Service,集群各等多个层级的对象间的通信,为在网络模型中区分各层级的通信端口,这里对Port进行了抽象

Port

该Port非一般意义上的TCP/IP中的Port概念,它是特指Kubernetes中Service的port,是Service间的访问端口,例如Mysql的Service默认3306端口。它仅对进群内容器提供访问权限,而无法从集群外部通过该端口访问服务。

nodePort

nodePort为外部机器提供了访问集群内服务的方式。比如一个Web应用需要被其他用户访问,那么需要配置type=NodePort,而且配置nodePort=30001,那么其他机器就可以通过浏览器访问scheme://node:30001访问到该服务,例如http://node:30001

targetPort

targetPort是容器的端口(最根本的端口入口),与制作容器时暴露的端口一致(DockerFile中EXPOSE),例如http://docker.io官方的nginx暴露的是80端口
举一个例子来看如何配置Service的port:

kind: Service
apiVersion: v1
metadata:
 name: mallh5-service
 namespace: abcdocker
spec:
 selector:
 app: mallh5web
 type: NodePort
 ports:
 - protocol: TCP
 port: 3017
 targetPort: 5003
 nodePort: 31122

这里举出了一个service的yaml,其部署在abcdocker的namespace中。这里配置了nodePort,因此其类型Type就是NodePort,注意大小写,若没有配置nodePort,那这里需要填写ClusterIP,即表示只支持集群内部服务访问

集群内部通信

单节点通信
集群单节点内的通信,主要包括两种情况,同一个pod内的多容器间通信以及同一节点不同pod间的通信,由于不涉及跨节点访问,因此流量不会经过物理网卡进行转发,通过查看路由表,也能窥见一二:

[root@k8s-master ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         192.168.200.254 0.0.0.0         UG    100    0        0 ens192
10.244.0.0      0.0.0.0         255.255.255.0   U     0      0        0 cni0
10.244.1.0      10.244.1.0      255.255.255.0   UG    0      0        0 flannel.1 #flannel 网络内跨节点的通信会交给 flannel.1 处理
10.244.2.0      10.244.2.0      255.255.255.0   UG    0      0        0 flannel.1
172.17.0.0      0.0.0.0         255.255.0.0     U     0      0        0 docker0  #flannel 网络内节点内的通信会走 docker0
172.21.0.0      0.0.0.0         255.255.0.0     U     0      0        0 br-b5f4bc7cb555
192.168.200.0   0.0.0.0         255.255.255.0   U     100    0        0 ens192

Pod内通信

这种情况下,同一个pod内共享网络命名空间,容器之间通过访问127.0.0.1:(端口)即可,图中的veth即指veth对的一端(另一端未标注,但实际上是成对出现),该veth对是由Docker Daemon挂载在docker0网桥上,另一端添加到容器所属的网络命名空间,图上显示是容器中的eth0

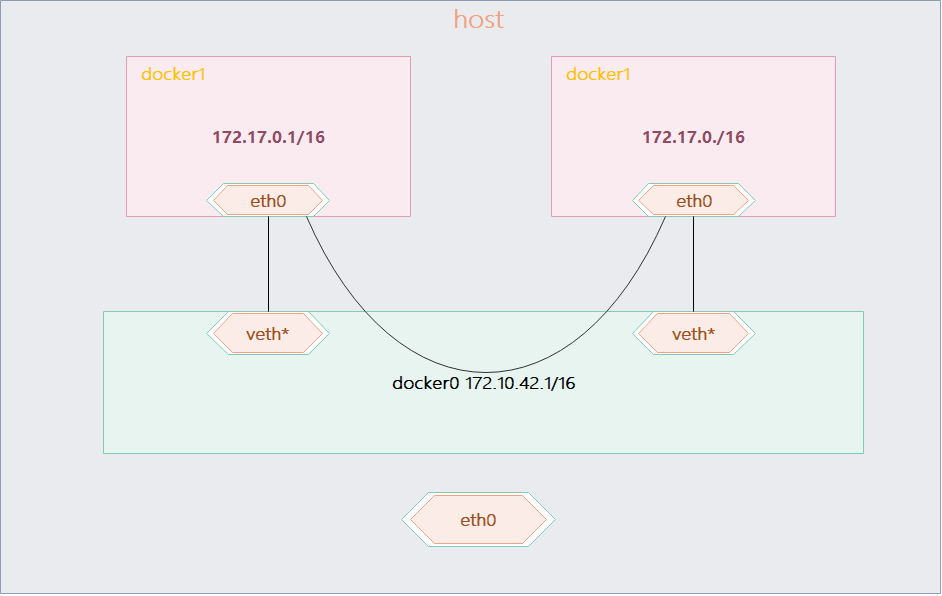

图中演示了bridge模式下的容器间通信,docker1向docker2发送请求,docker1,docker2均与docker0建立了veth对进行通讯
当请求经过docker0时,由于容器和docker0同属于一个子网,因此请求经过docker2与docker0的veth
对,转发到docker2,该过程并未跨节点,因此不经过eth0

Pod间通信

同节点pod间通信

由于Pod内共享网络命名空间(由pause容器创建),所以本质上也是同节点容器间的通信;同时,同一Node中Pod的默认路由都是docker0的地址,由于它们关联在同一个docker0网桥上,地址网段相同,所有它们之间应当是能直接通信的;来看看实际上这一过程如何实现,如上图,Pod1中容器1和容器2共享网络命名空间,因此对pod外的请求通过pod1和Docker0网桥的veth对(图中挂在eth0和ethx上)实现
访问另一个pod内的容器,其请求的地址是PodIP而非容器的ip,实际上也是同一个子网间通信,直接经过veth对转发即可

跨节点通信

CNI:容器网络接口
CNI 是一种标准,它旨在为容器平台提供网络的标准化。不同的容器平台(比如目前的 kubernetes、mesos 和 rkt)能够通过相同的接口调用不同的网络组件
目前kubernetes支持的CNI组件种类很多,例如:bridge calico calico-ipam dhcp flannel host-local ipvlan loopback macvlan portmap ptp sample tuning vlan,在docker中,主流的跨主机通信方案主要有一下几种:

  1. 基于隧道的overlay网络:按隧道类型来说,不同的公司或者组织有不同的实现方案。docker原生的overlay网络就是基于vxlan隧道实现的,ovn则需要通过geneve或者stt隧道来实现的,flannel最新版本也开始默认基于vxlan实现overlay网络
  2. 基于包封装的overlay网络:基于UDP封装等数据包包装方式,在docker集群上实现跨主机网络,典型实现方案有weave、flannel的早期版本
  3. 基于三层实现SDN网络:基于三层协议和路由,直接在三层上实现跨主机网络,并且通过iptables实现网络的安全隔离,典型的方案为Project Calico,同时对不支持三层路由的环境,Project Calico还提供了基于IPIP封装的跨主机网络实现
    通信方式

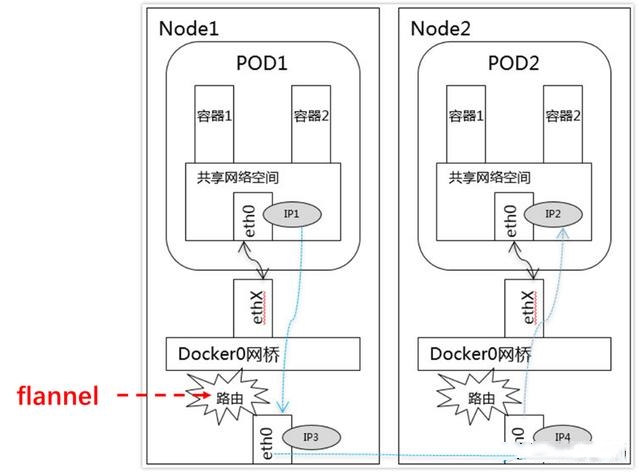

    集群内跨节点通信涉及到不同的子网间通信,仅靠docker0无法实现,这里需要借助CNI网络插件来实现,图中展示了使用flannel实现跨节点通信的方式,简单说来,flannel的用户态进程flanneld会为每个node节点创建一个flannel.1的网桥,根据etcd或apiserver的全局统一的集群信息为每个node分配全局唯一的网段,避免地址冲突,同时会为docker0和flannel.1创建veth对,docker0将报文丢给flannel.1,Flanneld维护了一份全局node的网络表,通过flannel.1接收到请求后,根据node表,将请求二次封装为UDP包,扔给eth0,由eth0出口进入物理网路发送给目的node,在另一端以相反的流程,Flanneld解包并发往docker0,进而发往目的Pod中的容器

外部访问集群

从集群外访问集群有多种方式,比如loadbalancer,Ingress,nodeport,nodeport和loadbalancer是service的两个基本类型,是将service直接对外暴露的方式,ingress则是提供了七层负载均衡,其基本原理将外部流量转发到内部的service,再转发到后端endpoints,在平时的使用中,我们可以依据具体的业务需求选用不同的方式,这里主要介绍nodeport和ingress方式

Nodeport

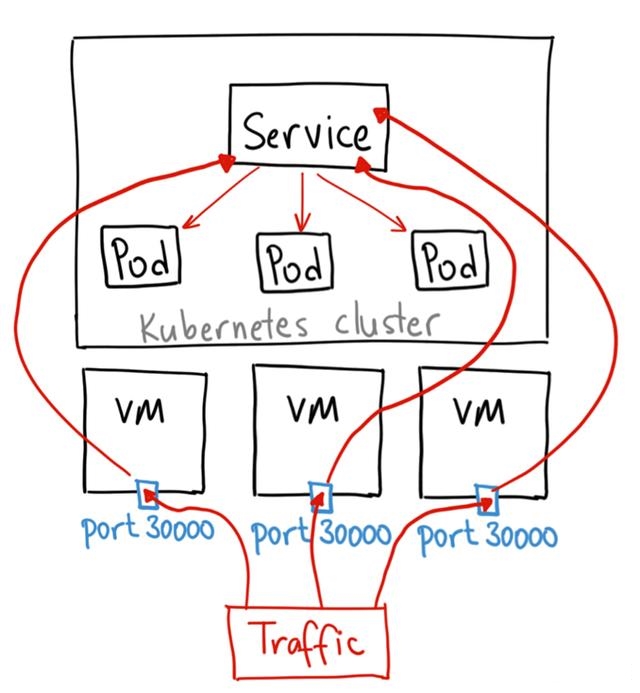

通过将Service的类型设置为NodePort,就可以在Cluster中的主机上通过一个指定端口暴露服务。注意通过Cluster中每台主机上的该指定端口都可以访问到该服务,发送到该主机端口的请求会被kubernetes路由到提供服务的Pod上,采用这种服务类型,可以在kubernetes cluster网络外通过主机IP:端口的方式访问到服务
这里给出一个influxdb的例子,我们也可以针对这个模板去修改成其他的类型

kind: Service
apiVersion: v1
metadata:
 name: influxdb
spec:
 type: NodePort
 ports:
 - port: 8086
 nodePort: 31112
 selector:
 name: influxdb

Ingress

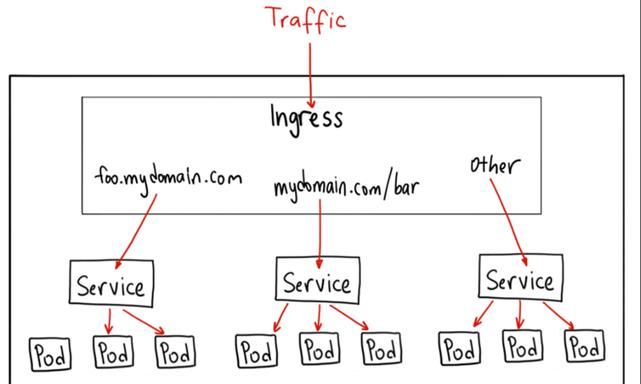

Ingress是推荐在生产环境使用的方式,它起到了七层负载均衡器和Http方向代理的作用,可以根据不同的url把入口流量分发到不同的后端Service,外部客户端只看到http://foo.bar.com这个服务器,屏蔽了内部多个Service的实现方式,采用这种方式,简化了客户端的访问,并增加了后端实现和部署的灵活性,可以在不影响客户端的情况下对后端的服务部署进行调整
其部署的yaml可以参考如下模板:

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
 name: test
 annotations:
 ingress.kubernetes.io/rewrite-target: /
spec:
 rules:
 - host: test.name.com
 http:
 paths:
 - path: /test
 backend:
 serviceName: service-1
 servicePort: 8118
 - path: /name
 backend:
 serviceName: service-2
 servicePort: 8228

这里我们定义了一个ingress模板,定义通过http://test.name.com来访问服务,在虚拟主机http://test.name.com下面定义了两个Path,其中/test被分发到后端服务s1,/name被分发到后端服务s2
集群中可以定义多个ingress,来完成不同服务的转发,这里需要一个ingress controller来管理集群中的Ingress规则,Ingress Contronler 通过与 Kubernetes API 交互,动态的去感知集群中 Ingress 规则变化,然后读取它,按照自定义的规则,规则就是写明了哪个域名对应哪个service,生成一段 Nginx 配置,再写到 Nginx-ingress-control的 Pod 里,这个 Ingress Contronler 的pod里面运行着一个nginx服务,控制器会把生成的nginx配置写入/etc/nginx.conf文件中,然后 reload使用配置生效
Kubernetes提供的Ingress Controller模板如下:

apiVersion: extensions/v1beta1
kind: Ingress
metadata:
 name: test
 annotations:
 ingress.kubernetes.io/rewrite-target: /
spec:
 rules:
 - host: foo.bar.com
 http:
 paths:
 - path: /foo
 backend:
 serviceName: s1
 servicePort: 80
 - path: /bar
 backend:
 serviceName: s2
 servicePort: 80
