Traefik介绍

Traefik 是一个 开源 的可以使得服务发布变得轻松有趣的 边缘路由器。它负责接收你系统的请求,然后使用合适的组件来对这些请求进行处理

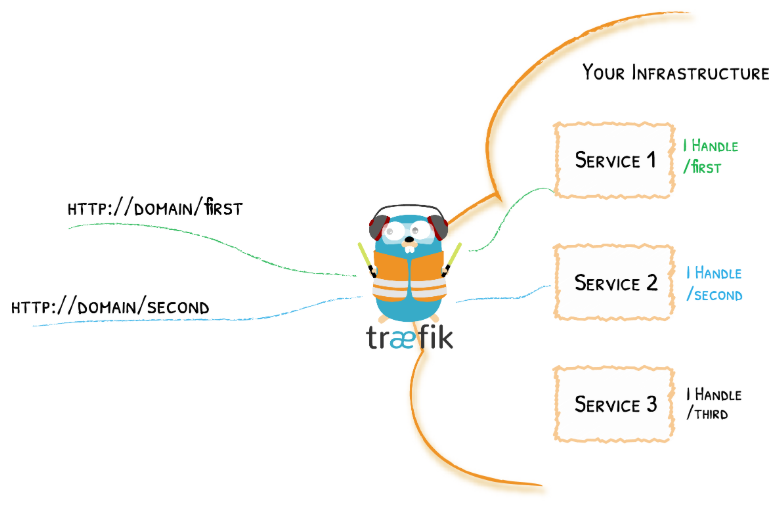

除了众多的功能之外,Traefik 的与众不同之处还在于它会自动发现适合你服务的配置。当 Traefik 在检查你的服务时,会找到服务的相关信息并找到合适的服务来满足对应的请求
Traefik 兼容所有主流的集群技术,比如 Kubernetes,Docker,Docker Swarm,AWS,Mesos,Marathon等等

Traefik概念

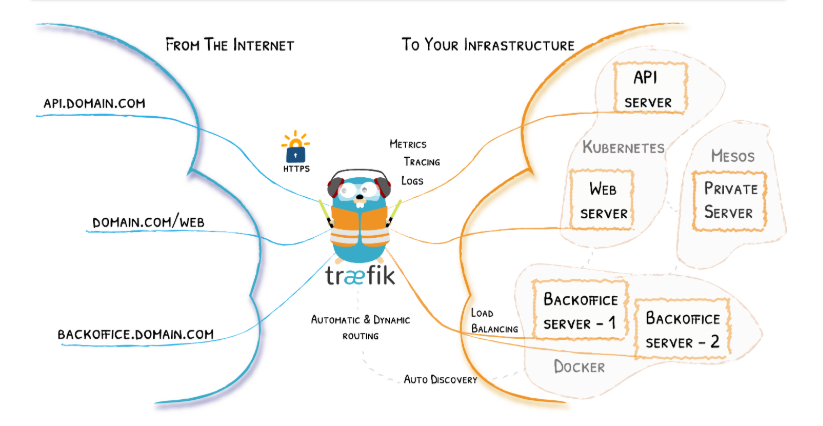

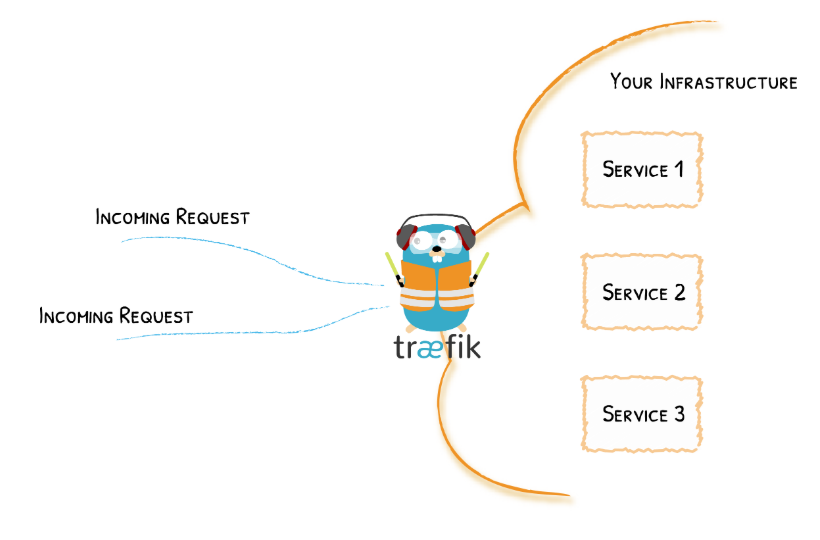

Traefik 是一个 边缘路由器 ,这意味着它是你整个应用平台的大门,拦截并路由每个传入的请求:它知道所有的逻辑和规则,这些规则确定哪些服务处理哪些请求(基于 path,host,headers 等等...)
传统的边缘路由器(或反向代理)需要一个配置文件,其中包含路由到你服务的所有可能路由,而 Traefik 则从服务本身获取它们,在部署你的服务的时候,你附加上一些信息来告诉 Traefik 可以处理的服务请求的特征
这意味着在部署服务时,Traefik 会立即检测到该服务并实时更新路由规则。当然同样的,当你从你的基础架构上删除这些服务时,这些路由同样会相应的消失

Traefik安装

k8s安装traefik v1
k8s安装traefik v2
docker安装traefik
创建一个 docker-compose.yml 文件,你将在其中定义一个使用官方的 Traefik 镜像的反向代理服务

cat docker-compose.yml
version: '3'
services:
  reverse-proxy:
    # 官方的 Traefik 2.0 Docker 镜像
    image: traefik:v2.0
    # 开启 web UI 并且告诉 Traefik 监听 Docker
    command: --api.insecure=true --providers.docker
    ports:
      # HTTP 端口
      - "80:80"
      # Web UI 端口(通过 --api.insecure=true 启用)
      - "8080:8080"
    volumes:
      # 这样 Traefik 可以监听 Docker 事件
      - /var/run/docker.sock:/var/run/docker.sock

运行以下命令启动traefik

docker-compose up -d reverse-proxy

然后可以打开浏览器,访问 http://localhost:8080/api/rawdata 接口来查看 Traefik 的 API 原始数据

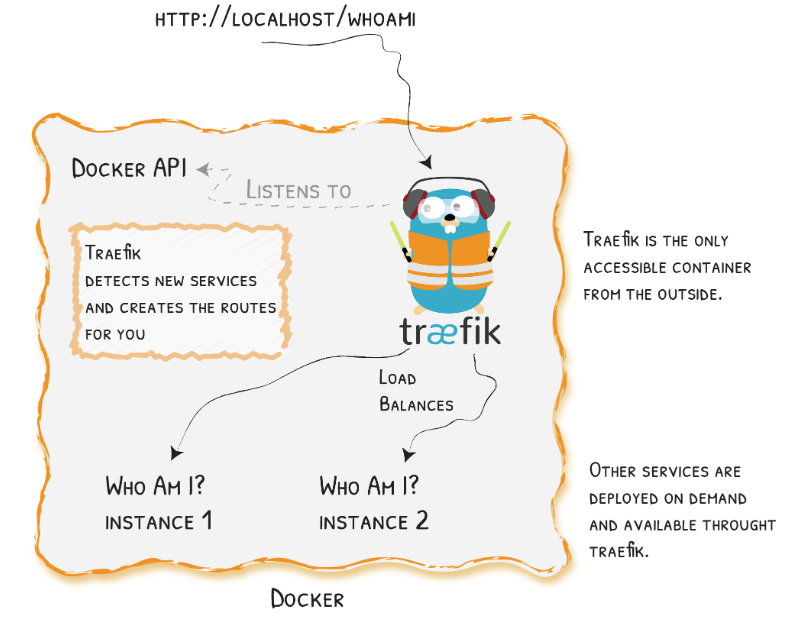

Traefik 检查新服务并创建路由
现在我们已经启动并运行了 Traefik 实例,接下来我们来部署一个新的服务,添加到上面的 docker-compose.yml 文件

# ...
  whoami:
    # 一个通过 API 暴露其 IP 地址的容器
    image: containous/whoami
    labels:
      - "traefik.http.routers.whoami.rule=Host(`whoami.docker.localhost`)"

上面我们定义了 whoami:一个简单的 web 服务,它会输出部署的机器的相关信息(IP 地址、主机等等),然后我们可以使用以下命令启动 whoami 服务

docker-compose up -d whoami

启动完成后,然后返回浏览器,查看 http://localhost:8080/api/rawdata 接口的数据,正常就可以看到 Traefik 已自动检测到新容器并更新了相应的配置。
当 Traefik 检测到新服务时,它会创建相应的路由,然后我们可以访问相应的路由(我们这里使用 curl):

curl -H Host:whoami.docker.localhost http://127.0.0.1
#然后会输出如下一些信息
Hostname: 3cca68434466
IP: 127.0.0.1
IP: 172.21.0.3
#...

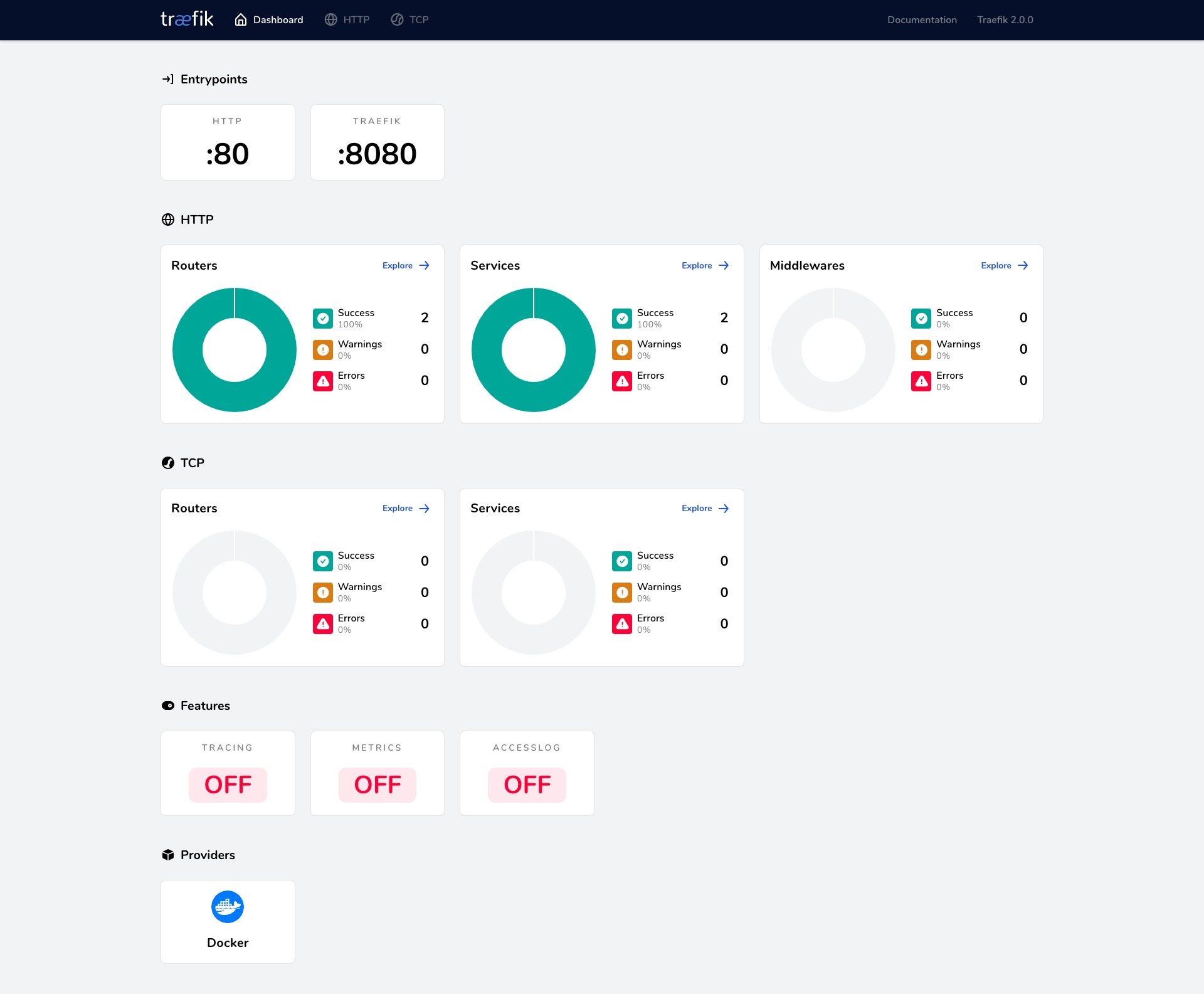

Traefik的Web UI界面可以通过http://localhost:8080即可:

路由和负载均衡

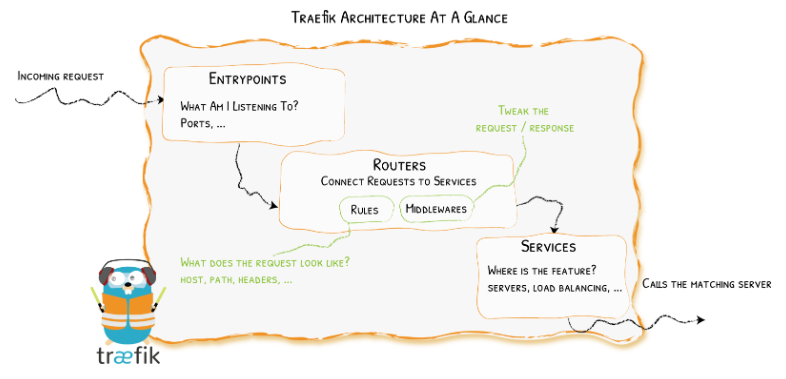

首先,当启动 Traefik 时,需要定义 entrypoints,然后根据连接到这些 entrypoints 的 路由 来分析传入的请求,来查看他们是否与一组 规则 相匹配,如果匹配,则路由可能会将请求通过一系列 中间件 转换过后再转发到你的 服务上去
Providers 来发现基础设施上存在的服务(它们的 IP、运行状况等...)
Entrypoints 监听传入的流量(端口等...)
Routers 分析请求(host, path, headers, SSL, ...)
Services 将请求转发到你的服务(load balancing, ...)
Middlewares 中间件,用来修改请求或者根据请求来做出一些判断 (authentication, rate limiting, headers, ...)
示例
下面是一个 file provider 的完整配置文件示例,该配置文件将 http://domain/whoami/ 的请求转发到一个可访问的服务 http://private/whoami-service/ 上。
在该过程中,Traefik 会使用中间件来对用户进行身份验证(使用 BasicAuth 中间件)
静态配置如下:

entryPoints:
  web:
    address: :8081
# 在8081端口上监听传入的请求

providers:
# 开启 file provider,可以在一个文件夹中来定义 路由/中间件/服务
  file:
    filename: dynamic_conf.yml

动态配置如下所示:

http:
  routers:
    to-whoami:
      rule: "Host(`domain`) && PathPrefix(`/whoami/`)"
      middlewares:
      - test-user
      service: whoami

  middlewares:
    test-user:
      basicAuth:
        users:
        - test:$apr1$H6uskkkW$IgXLP6ewTrSuBkTrqE8wj/

  services:
    whoami:
      loadBalancer:
        servers:
        - url: http://private/whoami-service

入口点(EntryPoints)

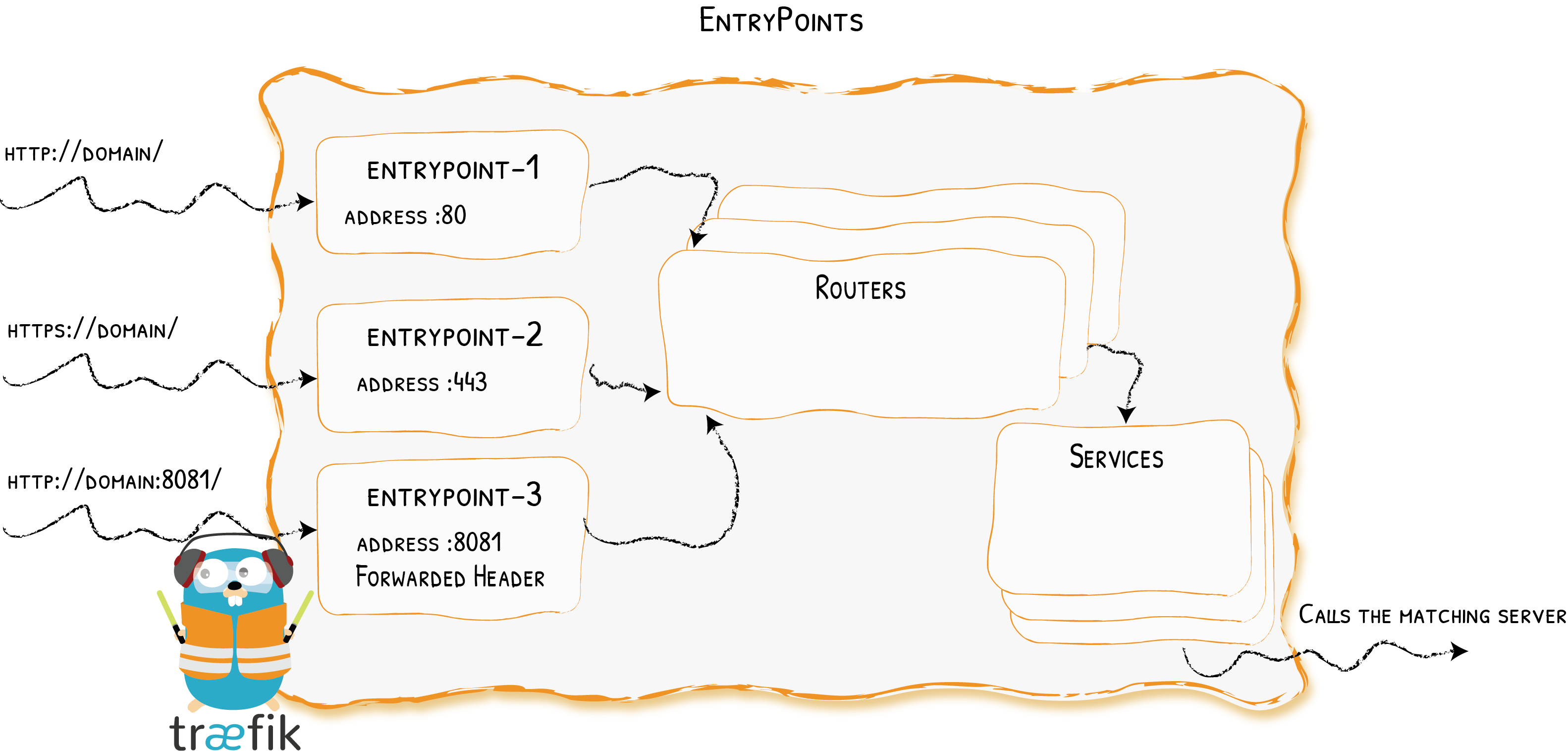

EntryPoints(入口点)是 Traefik 的网络入口点。它们定义了接收请求的端口(HTTP 或者 TCP)
配置示例

## 静态配置 仅80端口
entryPoints:
  web:
   address: ":80"

## 静态配置  80 & 443端口
entryPoints:
  web:
    address: ":80"
 web-secure:
   address: ":443"

定义了两个 entrypoints:一个叫 web,另一个加 web-secure
web 监听 80 端口, web-secure 监听 443 端口

路由器(Routers)

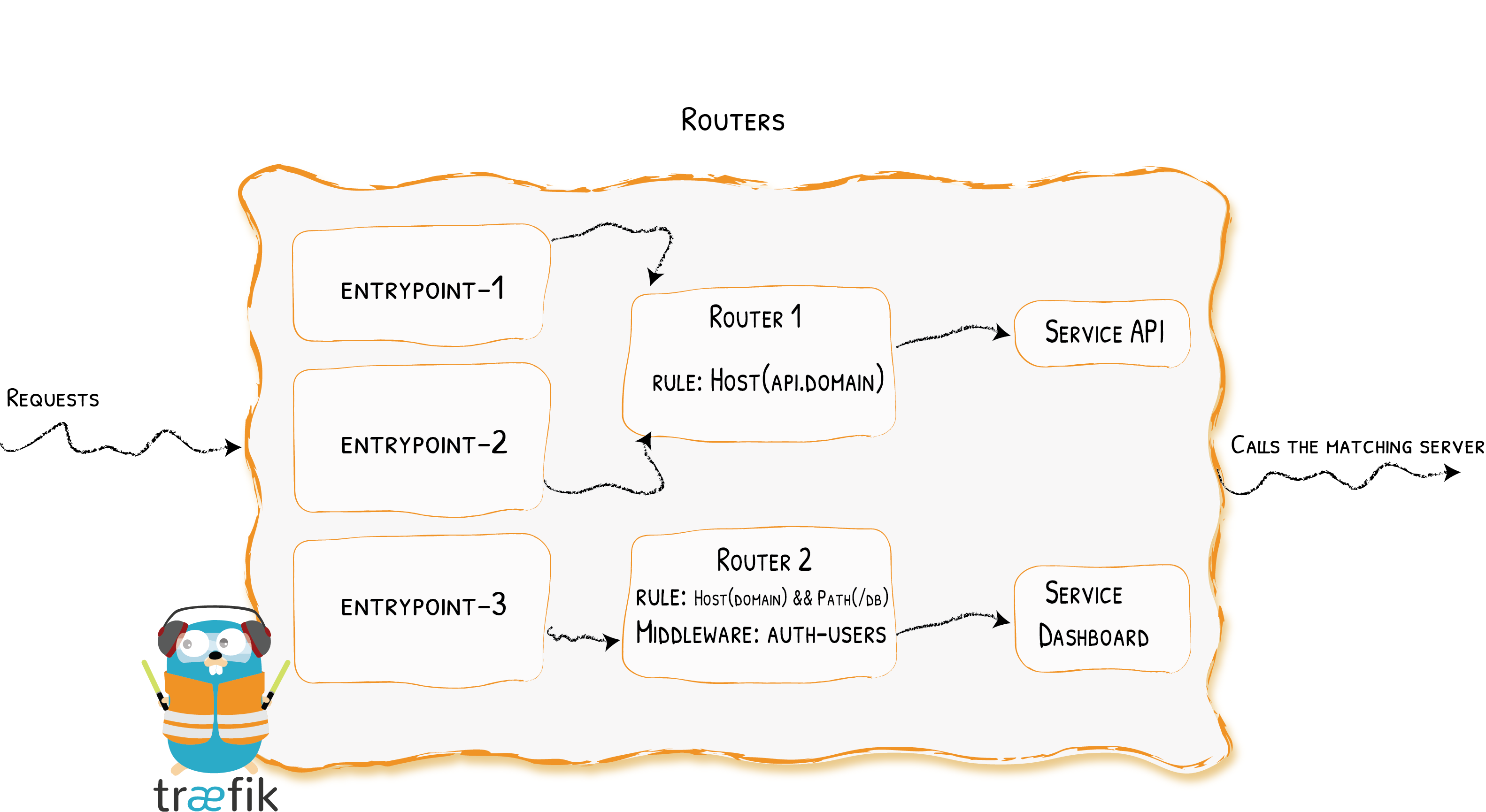

一个路由器负责将传入请求连接到可以处理这些请求的服务上去
在这个过程中,路由器可能会使用一些 中间件 来更新请求,或者将请求转发到服务之前进行一些操作
配置示例

## 动态配置
http:
  routers:
    my-router:
      rule: "Path(`/foo`)"
      service: service-foo

## 动态配置 将端口3306上所有的(非TLS)请求转发到 database 这个服务
tcp:
  routers:
    to-database:
      entryPoints:
        - "mysql"
      # 捕获所有请求(仅适用于非tls路由器的规则)
      rule: "HostSNI(`*`)"
      service: database

## 静态配置
entryPoints:
  web:
    address: ":80"
  websecure:
    address: ":443"
  other:
    address: ":9090"

服务(Services)

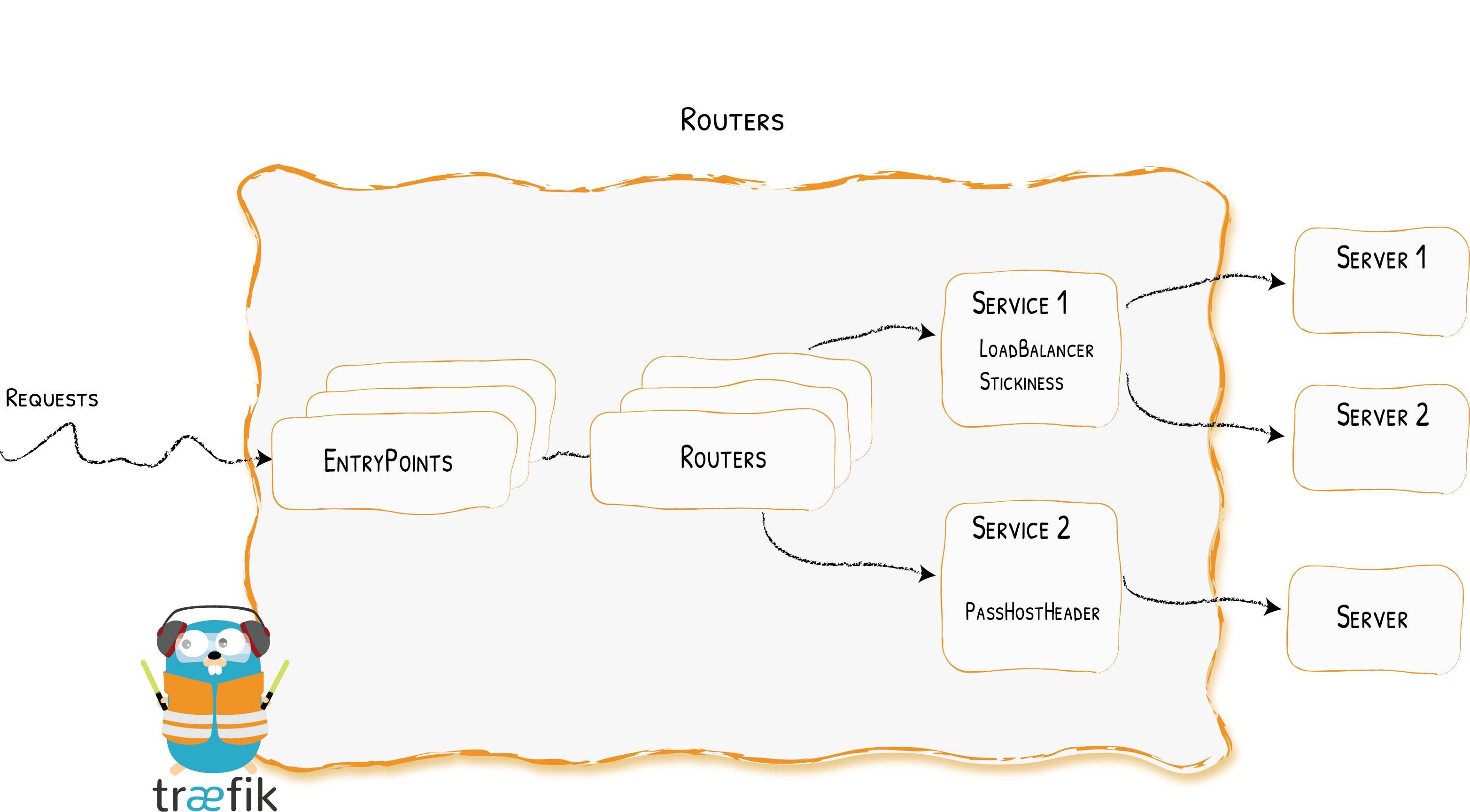

Services 负责配置如何获取最终将处理传入请求的实际服务
配置示例
为一个 HTTP 服务声明两个实例 -- 使用 File Provider

## 动态配置
http:
  services:
    my-service:
      loadBalancer:
        servers:
        - url: "http://private-ip-server-1/"
        - url: "http://private-ip-server-2/"

为一个 TCP 服务声明两个实例 -- 使用 File Provider

tcp:
  services:
    my-service:
      loadBalancer:
        servers:
        - address: "xx.xx.xx.xx:xx"
        - address: "xx.xx.xx.xx:xx"
